Kia Sportage: Inhibitor Switch: Schematic Diagrams - Automatic Transaxle Control System - Automatic Transaxle System - Kia Sportage SL Service & Repair ManualKia Sportage: Inhibitor Switch: Schematic Diagrams

Third generation SL (2010–2016) / Kia Sportage SL Service & Repair Manual / Automatic Transaxle System / Automatic Transaxle Control System / Inhibitor Switch: Schematic Diagrams

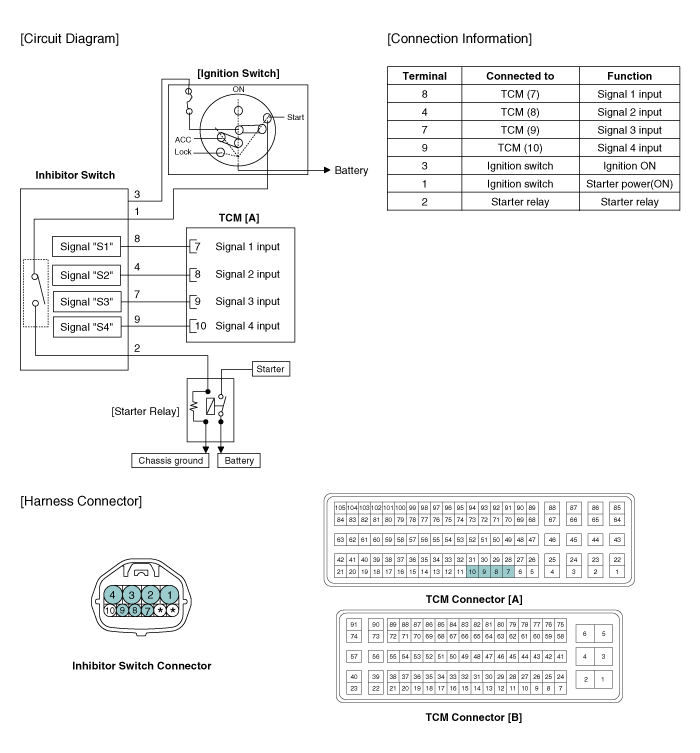

Circuit Diagram
